當前位置:主頁 > 技術文章 > 德國ElektroPhysik QuintSonic 7 薄膜厚度測量案例
德國ElektroPhysik QuintSonic 7 薄膜厚度測量案例
更新時間:2024-02-20 點擊次數:491

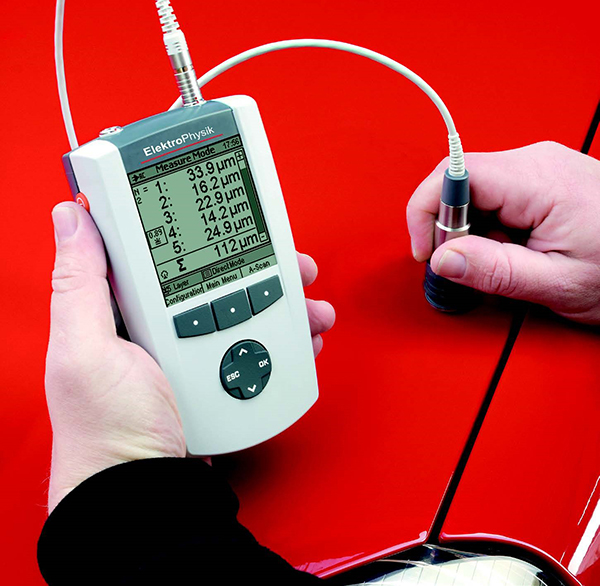

        德國ElektroPhysik(簡稱EPK)公司*新推出的QuintSonic 7超聲波涂層測厚也叫分層膜厚儀,利用超聲波反射原理可以無損測量多層涂層厚度的儀器,不同于其他磁性測厚儀和電渦流測厚儀,該款儀器不僅可以測量金屬基材上的涂層厚度,也可以測量非金屬基材上的多層膜厚。



        基于超聲波反射原理,內置智能傳感器的QuintSonic 7探頭作為發射器和接收器,同時對被測位置發射超聲波脈沖。當超聲波束穿過兩層之間的邊界或到達基底時,部分超聲能量被反射,通過獲取反射波確定層厚。

        超聲波涂層厚度測量的另一個挑戰是顯示出非常相似材料特性的分層。為了提供清晰的回波信號,它們的阻抗值變化不大。QuintSonic 7的創新剪裁功能“全局剪裁”、“可變剪裁”和“分區剪裁”為這一問題提供了一種解決方案,從而也可以清晰地分辨出非常微弱的回聲。因此,即使是非常困難的任務設置,也能以*大的可靠性和精確性來解決。

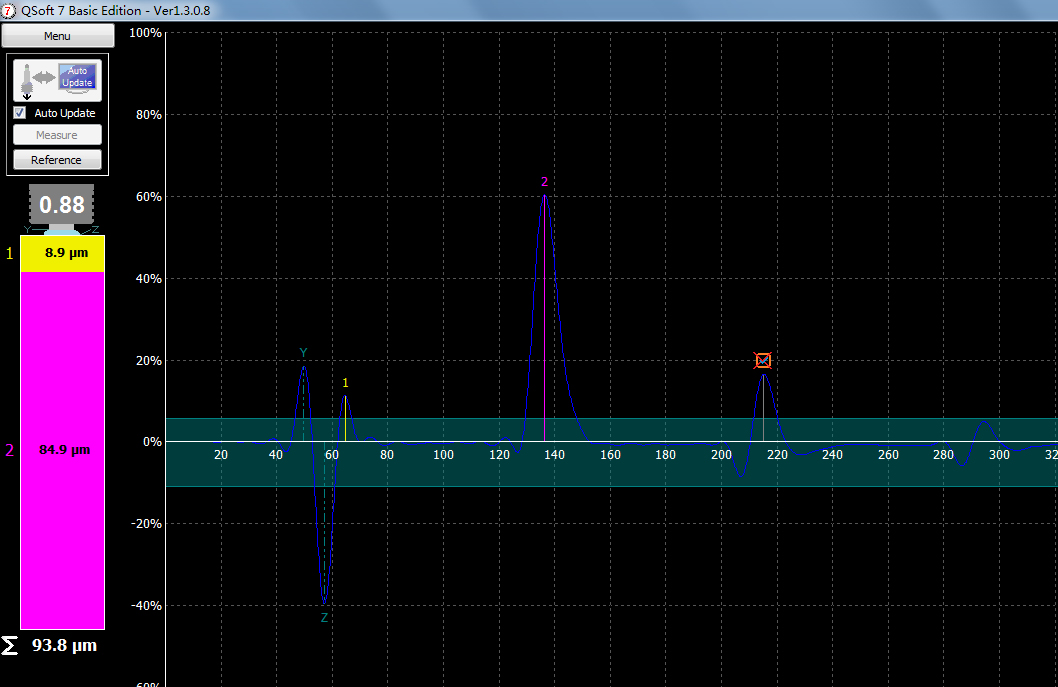

        上圖為多層薄膜厚度的測試案例,通過QuintSonic 7 超聲波涂層測厚儀能夠準確測出薄膜涂層及基材的各層厚度和總厚度,通過觀察聲波曲線確定分層(回波)明顯,儀器可單獨設定每種樣品的聲速參數。



測量結果:

第一層

第二層

總厚

8.9 μm

84.9 μm

93.8 μm

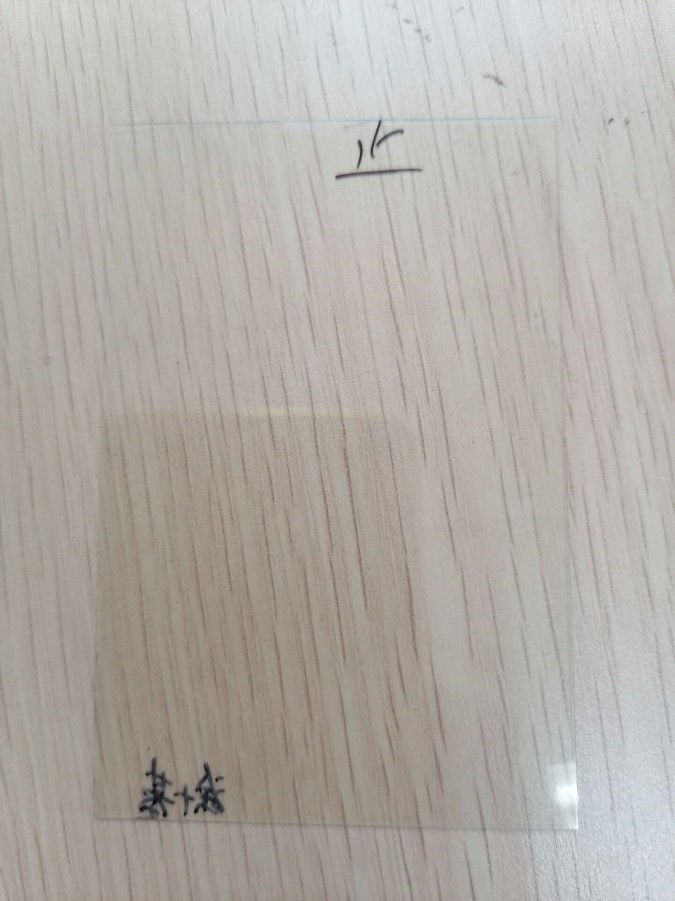

        薄膜基材84.9μm,基材上涂有8.9μm的涂層已達到防靜電防水的效果,使用這款測厚儀可輕松測量多層薄膜厚度,圖中容易看出各層的超聲波反射及回波情況,定義好聲速及波形,將此參數輸入主機中,可實現主機直接測量并自動計算并存儲每個涂層的厚度數據,無需連接電腦使用,主機和探頭總重量不到500g,操作簡便。測量后可將數據導入電腦可自動生成統計報告,統計報告中保護各種測量數據和統計數據。

        與此同時,QuintSonic 7在汽車工業、飛機制造或其他任何對涂裝精度要求很高的產業都有著廣泛的應用。
