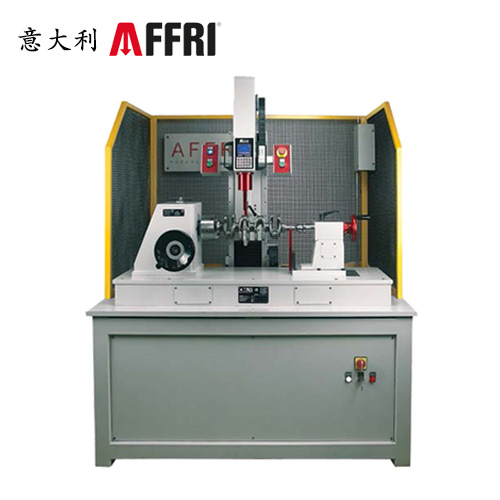

意大利AFFRI MATRIX曲軸硬度計
專門為車企量身打造，隨著發動機渦輪增壓技術的進步，對曲軸軸頸的大小及硬度要求日趨嚴格。該硬度計能夠測量曲軸上任意位置主軸頸及連桿頸淬火后的硬度值，確保裝配發動機前曲軸的生產質量。
曲軸被固定在平臺上方的夾持裝置上能夠360度自由旋轉，硬度計測頭可XYZ方向上任意移動，二者結合使其能夠測量整個曲軸。
MATRIX曲軸硬度計系統采用電子閉環載荷控制系統完成加載，Affri專門技術的浮動式壓頭，能夠自動補償工件變形，50mm的行程使曲軸精準測量變?yōu)榭赡堋?/span>
特點：
Ø 精度及重復性：優于0.5%；
Ø 三色燈，指示硬度值偏高、適中或偏低；
Ø 整機采用模塊化機構，可選配自動或手動的軸頸旋轉裝置；
Ø 測頭在XYZ方向上的移動亦可裝配成自動方式，達到一鍵測量整個曲軸；
Ø 選配AFFRI統計學軟件，輸出PDF、Excel等格式報表，也可通過Q-Das等軟件在線存儲數據；
現場型曲軸硬度計
該硬度計可快速、精確地對曲軸各個部位的硬化層進行HRC的硬度檢驗。
標尺： HRA, HRC, HR-15N, HR-30, HR-45N
分辨率：0.1硬度單位
準確性：符合標準ISO 6508，ASTM E18，GBT 230
單次測量時間：4秒
加載時間可調：0.0-99.9秒
信號指示燈：有，紅黃綠三色，提示高，中，低
載荷控制：電子閉環（Affri ）控制，監測頻率1000Hz
載荷發生裝置：電子加載
載荷加載方式：同軸加載（非杠桿機構）
深度測量方式：同軸測深
水平補償：有，儀器無需調整水平
振動補償：有，在車間，機床附件等有震動的地方亦可進行精確硬度測試
溫度補償：有，5-50攝氏度
圓柱形工件硬度值自動補償：有，自動
測量：一鍵全自動（接近工件，加載，保持載荷，讀值，釋放工件一鍵自動完成，完全杜絕人為誤差）
曲軸夾持系統自由度：3 （前后，左右，上下任意移動，可測量任何部位）
曲軸位置鎖死裝置：有，自鎖緊 （無需擔心測量過程中出現工件滑移）
曲軸對中裝置：有，自動 （無需人工定位，測量更準確，速度更快）
曲軸旋轉自由度：360度，（可測量軸頸任何點）
壓頭保護裝置：有 （避免不小心碰傷壓頭）
*大曲軸長度：1000mm（根據實際工件大小廠家預先調試完成）
*大曲軸沖程：1000mm（根據實際工件大小廠家預先調試完成）
*大容深：180mm（根據實際工件大小廠家預先調試完成）
壓頭*大自動移動距離：50mm，
*大工件質量：80kg
設備尺寸：Base L70 x D80 xH160 cm
Table L140 cm
整機重量：750kg
電源：110 - 240V 50-60Hz, 300VA single phase
菜單：英文
數據傳輸：RS232
數據記憶：200個
數據統計：平均值，標準偏差，柱狀圖
打?。?/strong>外接打印機
CE認證：是
產地：意大利
