德國EPK QuintSonic T（2+2）超聲波涂層測厚儀

德國EPK QuintSonic T（2+2）超聲波涂層測厚儀作為QuintSonic 7（2+2）的PAD版，可以測量塑料，金屬，木頭，玻璃和陶瓷上的油漆，塑料覆層的厚度。一次可以無損地測出8層覆層的厚度。采用創新技術的QuintSonic T是一個可以準確測量GRP(熱固性塑料或玻璃鋼）和CRP（低溫鋼）工件厚度的測厚儀。

QuintSonic T（2+2）超聲波涂層測厚儀-原理

QuintSonic T 配有一個用于覆層厚度測量的智能超聲波傳感器，該傳感器連接到一個工業平板電腦作為評估單元。傳感器既充當發射器又充當接收器，其中超聲波脈沖通過耦合介質被傳輸?shù)酵繉酉到y(tǒng)中，并且在各覆層的界面處反射的信號被接收。通過評估這些超聲脈沖的穿透時間并將其轉換為相應的層厚度。

QuintSonic T（2+2）超聲波涂層測厚儀-評估

方便的測試和數據管理軟件不僅可以直接顯示A掃描，還可以在平板顯示器上分析回波信號。此外，用戶可以輕松地編輯和設置所有可用參數。此外，該軟件允許存儲單個A型掃描圖，以便隨后調整例如剪切域或屏蔽域。測量值的全面數據管理功能是以文本和Excel格式輸出數據，并以pdf格式創建完整的測量報告。描述性文本和照片的集成支持測量數據的文檔化。

QuintSonic T（2+2）超聲波涂層測厚儀- 特點

• 傳感器集成數字32位信號處理（SIDSP^®），可快速評估測量信號，具有高精度和可重復性。

• 每分鐘超過40個測量值：開始，等待1秒，完成。

• 僅5毫米的測量面積就可以對微小和彎曲的零件進行采集測量。

QuintSonic T（2+2）超聲波涂層測厚儀-應用

QuintSonic T（2+2）是一種超聲波測量系統，用于測量以下基材上油漆、瓷釉和塑料覆層厚度：

– 塑料

– 金屬

– 木材

– 玻璃

– 陶瓷

– GRP 和 CRP

一次測量，最多可顯示8層涂層厚度。QuintSonic T （2+2）提供了廣泛的行業應用，例如在汽車行業、飛機制造和許多其他制造行業分支。

QuintSonic T（2+2）超聲波涂層測厚儀-技術參數

測量范圍	最大 6900 μm (可調范圍400 μm , 900 μm , 1900 μm , 3900 μm ，每層聲速值為2375m/s)
最小涂層厚度	大約10 μm (根據聲波在覆層的速度)
最小測量面積	Ø5 mm (接觸面積Ø11 mm )
分辨率	0.1 μm
精度	± (1 μm + 1 %讀值) 前提是使用橫切標準板進行標定校準
校準	最多八層的聲速校準
工作溫度	+5..+50°C / +41..+122°F
貯存溫度	-10..+50°C / +14..+122°F

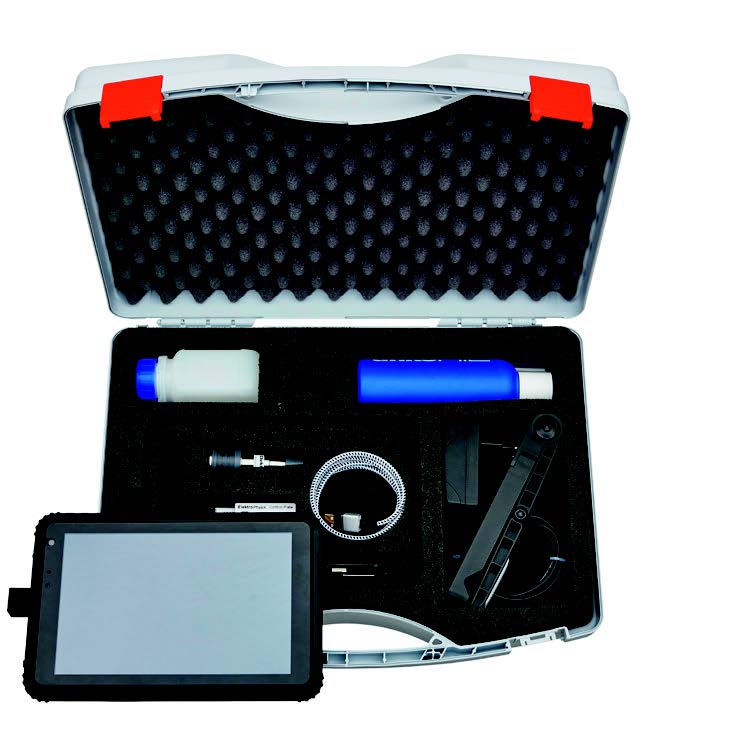

QuintSonic T（2+2）超聲波涂層測厚儀-標準配置

– QuintSonic SIDSP^® 探頭

– SIDSP^® 探頭連接線

– 配備評估軟件的工業平板電腦

– 平板電腦支架

– 中文操作手冊

– 標準板(一層)

– 塑料手提箱

– 1 瓶蒸餾水, 3.38 oz

– 1 耦合凝膠, 7.05 oz

我司在北京、上海、深圳三地庫存銷售，如需了解更多產品信息，請就近聯系當?shù)劁N售人員。
