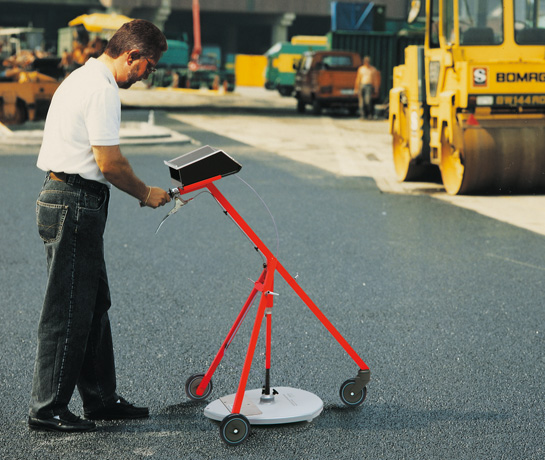

德國EPK StratoTest 4100路面測厚儀
路面鋪設前，在路基上沿車道縱橫布置發射極，繼爾在反射極上鋪瀝青。當探頭處于反射極之上時，即記錄該處的場強，而場強與路面厚度直接相關。經過計算，儀器立刻以cm或inch 為單位，將路面厚度顯示在數字顯示器上。
反射極采用鋁箔或鋁板(1m×0.3m)，與車道前進方向成橫向、縱向敷設。新的StratoTest 4100可以使用各種尺寸的標準的或特殊的反射極。也可以直接在大的鋼件(例如橋面)上測量。
從技術和成本考慮，理想的反射極是30cm寬的自粘鋁箔。瀝青的天然粗糙表面和碾壓的壓力，把瀝青和反射極牢牢的嚙合在一起，不會影響結構層層間的結合力。雖然路基材料的尖角有時會刺破反射極，但這也不會影響測量結果。
如果路基表面粗糙、且不很密實(如防凍層或土質路基)，鋪設的反射極采用鋁板，以求更加穩定、可靠。自粘鋁箔以30cm的寬度成卷供應，也可以切成規定尺寸供應。
德國EPK StratoTest 4100路面測厚儀-特點
• 瀝青、礦渣測厚儀混凝土材料
• 無損測量
• 立即顯示讀數
• 厚度范圍可達80 cm
• 可在同一地點重復測量
• 所有現場測量結果的完整打印
德國EPK StratoTest 4100路面測厚儀-技術參數
|
測量原理 |
電渦流原理 |
|
被測路面材料 |
所有土木工程中的非金屬材料、瀝青、混凝土、二灰土等 |
|
反射極 |
不同尺寸的鋁箔或鋁板 |
|
測量范圍 |
標配測頭：N400ST（0-40cm） 可選測頭：N100ST(0-10cm)，N800ST(0-80cm) |
|
分辨率： |
0.01cm ( 0-5cm )，0.02cm ( 5-10cm )， 0.1cm（10-30cm），0.2cm（30-35cm），0.4cm（35-40cm） |
|
允許誤差 |
0-30cm：±（0.1cm+2%讀數） 30-40cm：±2%讀數 |
|
顯示 |
LCD液晶數字顯示 |
|
存儲量 |
直接模式：500單值和統計值 路面模式：6000單值和統計值 4（點）×300（測量站）×5（路段）的存儲器分組 |
|
電源 |
9V堿性電池，電池壽命大約20小時 |
|
環境溫度 |
儀器：0－50℃ 探頭，0－70℃ |
德國EPK StratoTest 4100路面測厚儀-標準配置
• 帶防護箱的推車和軟便攜包，包括
• StratoTest 4100主機含堿性電池
• N400ST探頭
• 連接電纜
• 標準板
• 耳機
• 操作手冊
德國EPK StratoTest 4100路面測厚儀-可選配件
• N100ST探頭, 可測深度10 cm
• N800ST探頭, 可測深度80 cm
